四象限變頻器
寶米勒四象限矢量變頻器，采用PWM控制的IGBT整流技術，完成對整流與能量回饋的雙向控制，功率因數接近于1，實現真正的四象限運行。該系列變頻器能夠?qū)⒇?fù)載的慣性能量反饋給電網，并擁有再生功能和制動功能，適用于有電能再生和節能環保需求的位能負載、急減速的大慣性負載，是寶米勒為滿足客戶需求精心設計的高性能節能產品，具有顯著的技能效果。
應用的場所
1.岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械
2.離心機、傾注洗滌機等食品、醫藥機械
3.油田抽油機等大型往復機械
4.多電機傳動造紙及紙箱機械
產品特點
1.相比普通的兩象限變頻器更節能
寶米勒四象限矢量變頻器由于采用了IGBT模塊作為整流裝置，實現了能量的雙向流通，在不需要外加任何裝置的情況下，可以把再生能量回饋到電網，達到節能運行效果。

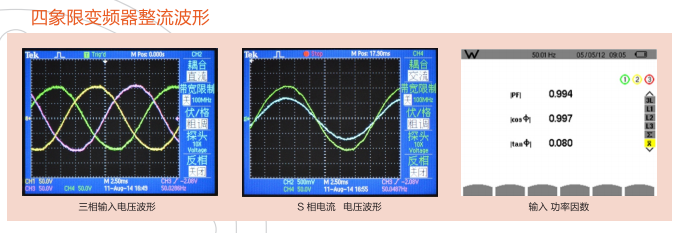

2.無諧波，滿載時功率因素接近1
普通變頻器由于采用二極管整流方式，會產生比重很大的諧波成分，對電網產生嚴重的污染，干擾其他設備的正常工作，甚至?xí)鹌渌O(shè)備的損壞。而寶米勒四象限矢量變頻器采用IDBT模塊作為整流裝置，用高速度、高運算能力的DSP產生PWM控制沖脈，可以調整功率，消除對電網的諧波污染，讓變頻器真正成為“綠色產品”。
3.控制性能優異
優異的開環，閉環矢量控制性能，顯著提高系統的動態和穩定性；優異的轉矩控制功能，實現準確的轉矩控制。
4.控制方式豐富
集V/F、無PG矢量控制（VC）三種控制方式與一體，滿足不用戶不同的應用要求。
產品規格
產品技術指標
項 目
指標及規格
主電
輸入
電壓
三相380V ±15%；電壓失衡率<3%
頻率
50Hz/60Hz
±5%
主電輸出
輸出電壓
三相0V～輸入電壓
輸出頻率
0.1Hz～400Hz
過載能力
150% 60S；130%長期
驅
動
性
能
電壓調制
電壓矢量（SVPWM）調制
控制方式
無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F）
運行指令給定
鍵盤給定；RUN、F/R端子給定；485通訊給定
速度給定方式
鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定
速度給定精度
數字給定：±0.01%（-10℃～+40℃）
模擬給定：±0.05%(25℃±10℃)
速度給定
分辨率
數字給定：0.01Hz
模擬給定：1/2000最大頻率
速度控制精度
無速度傳感器矢量控制：±0.5%（25℃±10℃)
速度控制范圍
無速度傳感器矢量控制：1:100
轉矩控制響應
無速度傳感器矢量控制：<200ms
起動轉矩
無速度傳感器矢量控制：130%/0.5Hz
I/O
控
制
通
道
設定電壓源
1路，10V，5mA
控制電壓源
1路，24V，100mA
模擬信號輸入
3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V
集電極輸出
2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選
運行命令輸入
2路(F/R、RUN)，控制運行命令輸入接點端子
可編程輸入
7路(X1～X7)，可編程，多種輸入量可選
模擬信號輸出
2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇
繼電器輸出
2路，可編程，觸點容量：250V AC/3A或30V DC/1A
故障報警繼電器輸出
觸點容量：250V AC/3A，30V DC/1A
串行通訊接口
RS485接口，標準Modbus通訊協議
顯示
LED數碼管顯示
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、負載線速度，輸入、輸出端子狀態...
外接儀表顯示
給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出）
保護功能
過流保護、過壓保護、欠壓保護、過載保護、缺相保護
選配件
制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器；遠程鍵盤數據線；通信總線適配器等
環境
使用場所
室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等
海拔高度
低于海拔1000米
環境溫度
-10℃～+40℃
濕度
20%～90%RH，無水珠凝結
振動
小于5.9米/秒2（0.6g）
存儲溫度
-20℃～+60℃
結構
防護等級
IP20
冷卻方式
強制風冷
安裝方式
壁掛式；落地式
立柜落地式安裝變頻器型號規格
變頻器型號
額定容量（KVA）
額定電流（A）
適配電機（KW）
安裝方式
MC200E0055T4
10
13
5.5
落地
MC200E0075T4
14
18
7.5
落地
MC200E0110T4
18
24
11
落地
MC200E0150T4
24
30
15
落地
MC200E0185T4
29
38
18.5
落地
MC200E0220T4
34
45
22
落地
MC200E0300T4
45
60
30
落地
MC200E0370T4
57
75
37
落地
MC200E0450T4
69
91
45
落地
MC200E0550T4
85
112
55
落地
MC200E0750T4
114
150
75
落地
MC200E0900T4
134
176
90
落地
MC200E1100T4
160
210
110
落地
MC200E1320T4
192
253
132
落地
MC200E1600T4
231
304
160
落地
MC200E1850T4
265
340
185
落地
MC200E2000T4
287
377
200
落地
MC200E2200T4
316
415
220
落地
MC200E2500T4
353
475
250
落地
MC200E2800T4
396
520
280
落地
MC200E3150T4
445
585
315
落地
MC200E3550T4
495
650
355
落地
MC200E4000T4
563
740
400
落地
MC200E5000T4
731
930
500
落地
MC200E6300T4
891
1180
630
落地
MC200E8000T4
1143
1500
800
落地
