空壓機專用變頻器
MC200K系列是與MC200G系列屬同平臺設計的更高配置產品，原空壓機系統由壓力開關控制進氣閥及排氣閥的開關，從而調整汽缸壓力恒定，主電機時常空載運行。為滿足更高使用需求，在MC200G系列所具備的全部功能基礎上，增加了冷卻風機變頻恒溫控制系統，更可選配變頻空壓機同步機適配卡，配合旋變適配卡的組合使用，實現性能優異的永磁同步電機矢量控制有效提升空壓機節能效率。
應用場所
螺桿式空壓機（異步電機、永磁同步電機）
老式空壓機變頻改造
產品特點
1.優化PID設計，可使系統穩定運行，更大限度避免頻繁加卸載調節
2.壓力控制精度達到±1%，排氣溫度檢測精度達到±1℃
3.具有自動休眠功能，有利于節能，降低設備磨損
4.實時監控空壓機過載程度，顯示過載預警信息
5.可檢測各種堵塞信號，包括空濾、油濾等，LCD顯示屏?xí)皶r(shí)預警，并可通過復位按鍵清除警告信息
6.提供排氣油溫檢測通道、電機內部溫度檢測多點溫度檢測
7.LCD顯示屏可直接修改變頻控制系統相關參數，調試方便
8.具有實時時鐘功能，可顯示當前時間并記錄故障發生時間，方便維護及查詢
9.內置直流電抗器，提高功率因素，降低電壓的瞬變影響

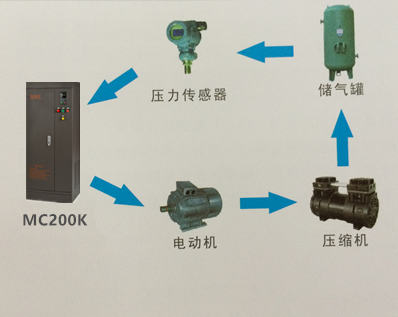

空壓機工作原理圖

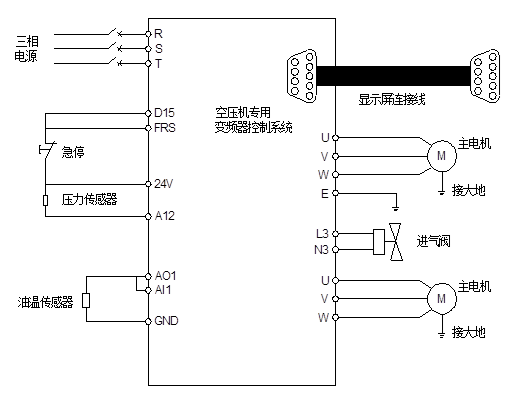

控制原理圖
產品規格
產品技術指標
|
項 目 |
指標及規格 |
|
|
主電 輸入 |
電壓 |
三相380V ±15%；電壓失衡率<3% |
|
頻率 |
50Hz/60Hz ±5% |
|
|
主電輸出 |
輸出電壓 |
三相0V～輸入電壓 |
|
輸出頻率 |
0.1Hz～400Hz |
|
|
過載能力 |
150% 60S；130%長期 |
|
|
驅 動 性 能 |
電壓調制 |
電壓矢量（SVPWM）調制 |
|
控制方式 |
無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F） |
|
|
運行指令給定 |
鍵盤給定；RUN、F/R端子給定；485通訊給定 |
|
|
速度給定方式 |
鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定 |
|
|
速度給定精度 |
數字給定：±0.01%（-10℃～+40℃） 模擬給定：±0.05%(25℃±10℃) |
|
|
速度給定 分辨率 |
數字給定：0.01Hz 模擬給定：1/2000最大頻率 |
|
|
速度控制精度 |
無速度傳感器矢量控制：±0.5%（25℃±10℃) |
|
|
速度控制范圍 |
無速度傳感器矢量控制：1:100 |
|
|
轉矩控制響應 |
無速度傳感器矢量控制：<200ms |
|
|
起動轉矩 |
無速度傳感器矢量控制：130%/0.5Hz |
|
|
I/O 控 制 通 道 |
設定電壓源 |
1路，10V，5mA |
|
控制電壓源 |
1路，24V，100mA |
|
|
模擬信號輸入 |
3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V |
|
|
集電極輸出 |
2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 |
|
|
運行命令輸入 |
2路(F/R、RUN)，控制運行命令輸入接點端子 |
|
|
可編程輸入 |
7路(X1～X7)，可編程，多種輸入量可選 |
|
|
模擬信號輸出 |
2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇 |
|
|
繼電器輸出 |
2路，可編程，觸點容量：250V AC/3A或30V DC/1A |
|
|
故障報警繼電器輸出 |
觸點容量：250V AC/3A，30V DC/1A |
|
|
串行通訊接口 |
RS485接口，標準Modbus通訊協議 |
|
|
顯示 |
LED數碼管顯示 |
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、負載線速度，輸入、輸出端子狀態... |
|
外接儀表顯示 |
給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） |
|
|
保護功能 |
過流保護、過壓保護、欠壓保護、過載保護、缺相保護 |
|
|
選配件 |
制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器；遠程鍵盤數據線；通信總線適配器等 |
|
|
環境 |
使用場所 |
室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等 |
|
海拔高度 |
低于海拔1000米 |
|
|
環境溫度 |
-10℃～+40℃ |
|
|
濕度 |
20%～90%RH，無水珠凝結 |
|
|
振動 |
小于5.9米/秒2（0.6g） |
|
|
存儲溫度 |
-20℃～+60℃ |
|
|
結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
|
安裝方式 |
壁掛式；落地式 |
|
落地式安裝變頻器型號規格
|
變頻器型號 |
額定容量 |
額定輸出電流 |
適配電機功率 |
安裝方式 |
|
（KVA） |
（A） |
（KW） |
||
|
MC200G0075T4K |
14 |
18 |
7.5 |
落地 |
|
MC200G0110T4K |
18 |
24 |
11 |
落地 |
|
MC200G0150T4K |
24 |
30 |
15 |
落地 |
|
MC200G0185T4K |
29 |
38 |
18.5 |
落地 |
|
MC200G0220T4K |
34 |
45 |
22 |
落地 |
|
MC200G0300T4K |
45 |
60 |
30 |
落地 |
|
MC200G0370T4K |
57 |
75 |
37 |
落地 |
|
MC200G0450T4K |
69 |
91 |
45 |
落地 |
|
MC200G0550T4K |
85 |
112 |
55 |
落地 |
|
MC200G0750T4K |
114 |
150 |
75 |
落地 |
|
MC200G0900T4K |
134 |
176 |
90 |
落地 |
|
MC200G1100T4K |
160 |
210 |
110 |
落地 |
|
MC200G1320T4K |
192 |
253 |
132 |
落地 |
|
MC200G1600T4K |
231 |
304 |
160 |
落地 |
