變頻器開關電源電路有什么特點？
bmller 2022-07-14

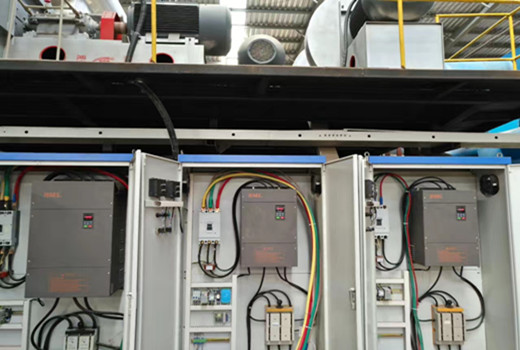

變頻器是一種利用變頻技術和微電子技術通過改變電機的工作電源頻率來控制交流電機的電力控制設備。開關電源電路提供變頻器的整機控制電源是變頻器正常工作的前提。
第二：開關電源的振蕩調壓方式是通過改變脈沖寬度或周期來調節輸出電壓，稱為時間比控制，分為pwm(調寬)和pfm(調頻)兩種控制方式。
第三：小功率變頻器采用單端正激電路，大中功率變頻器通常采用雙端正激電路。一般變頻器的開關電源通常提供以下電壓輸出：cpu及附屬電路、控制電路、操作顯示面板+5v電源、電流、電壓、溫度等故障檢測電路、控制電路±15v供電、控制端子、工作繼電器線圈24v供電。四路相互隔離約22條v驅動電路供電，四路供電往往通過穩壓電路處理+15v，-7.5v正負電源供驅動電路，為igbt逆變器輸出電路提供激勵電流。

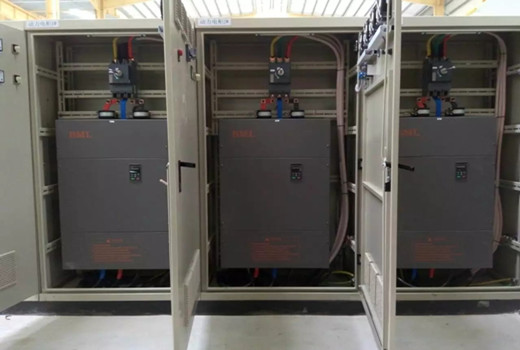

在任何電子設備中，電源電路的故障率總是相當高的，因為它需要提供整機的電源供應，負擔最重。變頻器的開關電源電路形式相對簡單，結構相對簡單。但簡單的電路也可能會產生困難的故障。開關電源的維護不像線性電源那么直觀。當電路的任何小環節出現振蕩、穩壓、保護、負載等異常時，電路都會出現各種故障現象。
通電后無反應，操作顯示面板無顯示，變頻器無通電。測量控制端子的控制電壓和10v調頻電壓為0，測量變頻器主端子電阻正常，大致可以斷定問題是開關電源電路。
變頻器應用的開關電源電路是一種電壓和功率的變換器，將直流電壓和功率轉換為脈沖電壓，然后整流為另一種直流電壓。輸出電壓與開關變壓器隔離，開關變壓器發揮功率傳遞、電壓或電流轉換的作用。開關變壓器為降壓變壓器。開關電源的特點如下：
第二：開關電源的振蕩調壓方式是通過改變脈沖寬度或周期來調節輸出電壓，稱為時間比控制，分為pwm(調寬)和pfm(調頻)兩種控制方式。
第三：小功率變頻器采用單端正激電路，大中功率變頻器通常采用雙端正激電路。一般變頻器的開關電源通常提供以下電壓輸出：cpu及附屬電路、控制電路、操作顯示面板+5v電源、電流、電壓、溫度等故障檢測電路、控制電路±15v供電、控制端子、工作繼電器線圈24v供電。四路相互隔離約22條v驅動電路供電，四路供電往往通過穩壓電路處理+15v，-7.5v正負電源供驅動電路，為igbt逆變器輸出電路提供激勵電流。
第四：從電路的能量轉換特性來看，可分為正激和反激兩種工作方式。當開關管飽和導通時，與二次繞組連接的整流器被反偏壓截止，開關變壓器的一次繞組流入電流儲能〈電磁轉換)。開關管截止時，二次繞組通過負載電路釋放電能(磁電轉換)。正激方式相反，實際應用不多。
第五：開關管采用雙極型器件和場效晶體管。
在任何電子設備中，電源電路的故障率總是相當高的，因為它需要提供整機的電源供應，負擔最重。變頻器的開關電源電路形式相對簡單，結構相對簡單。但簡單的電路也可能會產生困難的故障。開關電源的維護不像線性電源那么直觀。當電路的任何小環節出現振蕩、穩壓、保護、負載等異常時，電路都會出現各種故障現象。
通電后無反應，操作顯示面板無顯示，變頻器無通電。測量控制端子的控制電壓和10v調頻電壓為0，測量變頻器主端子電阻正常，大致可以斷定問題是開關電源電路。
