變頻器電氣控制故障的檢查分析方法
bmller 2022-09-03
變頻器控制的電氣設備發生故障時，應首先檢查變頻器的故障報警信息，并根據故障代碼的指示確定故障類型。如報過壓、欠壓、失壓等故障代碼可判斷為供電電源電路故障。如果報過流、過載等故障代碼可以檢查負載，同時搖動電機和電纜的地面絕緣電阻值。如果報告通信故障，應檢查變頻器的通信模板、通信線路和連接器。故障復位和重啟設備只能在找出和排除故障原因后進行。
(2)電壓、電流檢測電路為與主回路電位隔離檢測電壓、電流等。
(3)驅動電路為驅動主電路器件的電路，與控制電路隔離，控制主電路器件的導通和關閉。
(4)I/O該電路使變頻更好地進行人機交互，具有多信號（如運行多速運行等）的輸入，以及各種內部參數（如電流、頻率、保護動作驅動等）的輸入。
(5)速度檢測電路將安裝在異步電動機軸上(TG，PLG等)信號設置為速度信號，送入運算電路，電機可根據指令和運算按指令速度運轉。
(6)保護電路，檢測主電路的電壓和電流。當出現過載或過電壓異常時，為了防止逆變器和異步電機損壞，逆變器停止工作或抑制電壓和電流值。
逆變器控制電路中的保護電路可分為逆變器保護和異步電機保護。保護功能如下：
1、逆變器保護
①瞬時過電流保護，用于逆變器電流負載側短路等。當通過逆變器達到異常值（超過允許值）時，逆變器立即停止運行，切斷電流，變流器輸出電流達到異常值，逆變器也必須停止運行。
②過載保護，逆變器輸出電流超過額定值，連續流通超過規定時間，為防止逆變器設備、電線損壞，停止運行，適當保護需要反時限特性，采用熱繼電器或電子熱保護，過載是由于負載GD2(慣性)過大或由于負載過大導致電機堵塞。
③當再生過電壓保護使用逆變器快速減速時，由于再生功率增加了直流電路的電壓，有時超過允許值，可以停止逆變器運行或快速停止，以防止過電壓。
④瞬時停電保護，對于毫秒級內的瞬時停電，控制電路工作正常。但如果瞬時停電達到10%，ms上述情況下，通常不僅控制電路誤動作，主電路也不供電，因此檢測后逆變器停止運行。
⑤為了保護逆變器，應具有接地過電流保護功能。但為了確保人身安全，需要安裝漏電保護斷路器。
①過載保護、過載檢測裝置和逆變器保護共用，但考慮到低速過熱，將溫度檢測器埋在異步電機中，或利用逆變器中的電子熱保護檢測過熱。過頻時，應考慮減輕電機負荷，增加電機和逆變器的容量。
②超速保護，當逆變器輸出頻率或異步電機速度超過規定值時，停止逆變器運行
3、其他保護
①為了防止失速過電流，加速時，如果異步電機跟蹤緩慢，過電流保護電路運行，運行不能繼續（失速）。因此，在負載電流減小之前，應進行控制，以抑制頻率上升或降低頻率。對于恒速運行中的過電流，有時也會進行同樣的控制。
②防止失速再生過電壓，減速時產生的再生能量增加主電路的直流電壓。為防止再生過電壓電路的保護，應在直流電壓下降前進行控制，抑制頻率下降，防止無法運行（失速）。

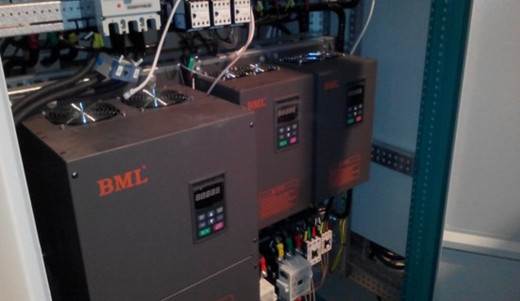

為異步電機供電（電壓、頻率可調）主電路提供控制信號網絡，稱為控制電路、控制電路頻率、電壓計算電路、主電路電壓、電流檢測電路、電機速度檢測電路、計算電路控制信號放大驅動電路、逆變器和電機保護電路。無速度檢測電路為開環控制；在控制電路中增加速度檢測電路，即增加速度指令，可以更準確地控制異步電機的速度。
(2)電壓、電流檢測電路為與主回路電位隔離檢測電壓、電流等。
(3)驅動電路為驅動主電路器件的電路，與控制電路隔離，控制主電路器件的導通和關閉。
(4)I/O該電路使變頻更好地進行人機交互，具有多信號（如運行多速運行等）的輸入，以及各種內部參數（如電流、頻率、保護動作驅動等）的輸入。
(5)速度檢測電路將安裝在異步電動機軸上(TG，PLG等)信號設置為速度信號，送入運算電路，電機可根據指令和運算按指令速度運轉。
(6)保護電路，檢測主電路的電壓和電流。當出現過載或過電壓異常時，為了防止逆變器和異步電機損壞，逆變器停止工作或抑制電壓和電流值。
逆變器控制電路中的保護電路可分為逆變器保護和異步電機保護。保護功能如下：
1、逆變器保護
①瞬時過電流保護，用于逆變器電流負載側短路等。當通過逆變器達到異常值（超過允許值）時，逆變器立即停止運行，切斷電流，變流器輸出電流達到異常值，逆變器也必須停止運行。
②過載保護，逆變器輸出電流超過額定值，連續流通超過規定時間，為防止逆變器設備、電線損壞，停止運行，適當保護需要反時限特性，采用熱繼電器或電子熱保護，過載是由于負載GD2(慣性)過大或由于負載過大導致電機堵塞。
③當再生過電壓保護使用逆變器快速減速時，由于再生功率增加了直流電路的電壓，有時超過允許值，可以停止逆變器運行或快速停止，以防止過電壓。
④瞬時停電保護，對于毫秒級內的瞬時停電，控制電路工作正常。但如果瞬時停電達到10%，ms上述情況下，通常不僅控制電路誤動作，主電路也不供電，因此檢測后逆變器停止運行。
⑤為了保護逆變器，應具有接地過電流保護功能。但為了確保人身安全，需要安裝漏電保護斷路器。
⑥冷卻風扇異常，有冷卻風扇裝置。當風扇異常時，裝置內的溫度會升高。因此，使用風扇熱繼電器或裝置散熱器溫度傳感器，檢測異常后停止逆變器。
①過載保護、過載檢測裝置和逆變器保護共用，但考慮到低速過熱，將溫度檢測器埋在異步電機中，或利用逆變器中的電子熱保護檢測過熱。過頻時，應考慮減輕電機負荷，增加電機和逆變器的容量。
②超速保護，當逆變器輸出頻率或異步電機速度超過規定值時，停止逆變器運行
3、其他保護
①為了防止失速過電流，加速時，如果異步電機跟蹤緩慢，過電流保護電路運行，運行不能繼續（失速）。因此，在負載電流減小之前，應進行控制，以抑制頻率上升或降低頻率。對于恒速運行中的過電流，有時也會進行同樣的控制。
②防止失速再生過電壓，減速時產生的再生能量增加主電路的直流電壓。為防止再生過電壓電路的保護，應在直流電壓下降前進行控制，抑制頻率下降，防止無法運行（失速）。
