四象限變頻器一些不常見的知識介紹
bmller 2023-01-31

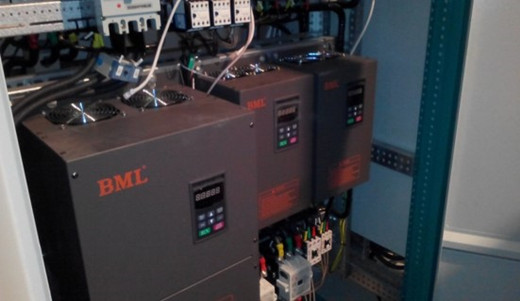

工業控制器件——四象限變頻器，用于控制電壓和調速(實際上是頻率調節)，我相信大多數電工都接觸過它。雖然現階段四象限變頻器的知名度相對較高，但我們可能不完全了解四象限變頻器的一些知識點。今天我們不妨看看這兩個知識，為您靈活使用四象限變頻器奠定基礎。
相信同行們對四象限變頻器的DC總線串聯電阻的能耗制動方式比較熟悉，但可能不知道四象限變頻器的DC制動方式。四象限變頻器的“DC制動模式是指四象限變頻器輸出DC實現制動的控制模式。當四象限變頻器有目的地輸出到異步電機的定子繞組時DC（如控制U相逆變器單元的上橋臂和W相逆變器單元的下橋臂），異步電機將進入能耗制動狀態——四象限變頻器輸出頻率為零，異步電機定子繞組在DC的作用下產生恒定的靜態固定磁場，原旋轉轉子切割磁場必然產生制動扭矩（類似于DC電磁鐵吸力，將原電機儲存的動能轉化為電能，消耗在異步電機的轉子電路中。
四象限變頻器的“DC制動模式主要用于需要精確停機的控制場合，也常用于啟動前停止外部原因引起的電機不規則自由旋轉。例如，由于風管內的風壓，風機的轉子在葉片的驅動下自由旋轉，很可能出現反轉（與送風的旋轉方向相比）。如果此時直接打開四象限變頻器。

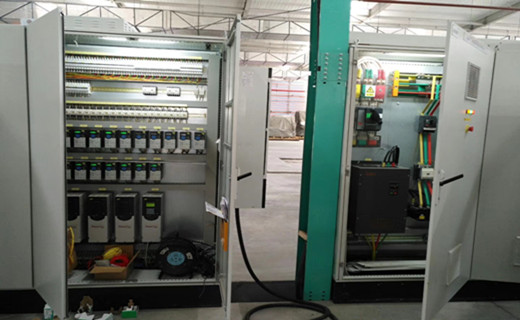

四象限變頻器調速范圍是指最高工作頻率與最低工作頻率之比。VFD事實上，轉速范圍與機械特性的硬度和低頻時的負載能力有很大關系。一般來說，變頻調速四象限變頻器(FC)適用于調速范圍為1:25的場合；矢量控制(VC)四象限變頻器適用于調速范圍為1:100(開環無調速傳感器)~1:1000(閉環有調速傳感器)；伺服控制(SC)(即伺服控制器/驅動器)四象限變頻器適用于調速范圍為1:4000~1:10000的場合。
