MC300T系列矢量通用型變頻器
MC300T系列變頻器采用獨特的控制方式實現了高轉矩、高精度、寬調速驅動，滿足通用變頻器高性能化的趨勢，緊湊的結構，實用的PI、簡易的PLC、靈活的輸入輸出端子、脈沖頻率給定、零頻回差控制、擺頻控制等，為設備制造業客戶提供高集成度的一體化解決方案，對降低系統成本，提高系統可靠性具有極大的價值。
本系列變頻器通過優化PWM控制技術和電磁兼容性整體設計，滿足用戶對應用場所的低噪音、低電磁干擾的環保要求，廣泛應用于對速度、轉矩有較高要求的場合用途.

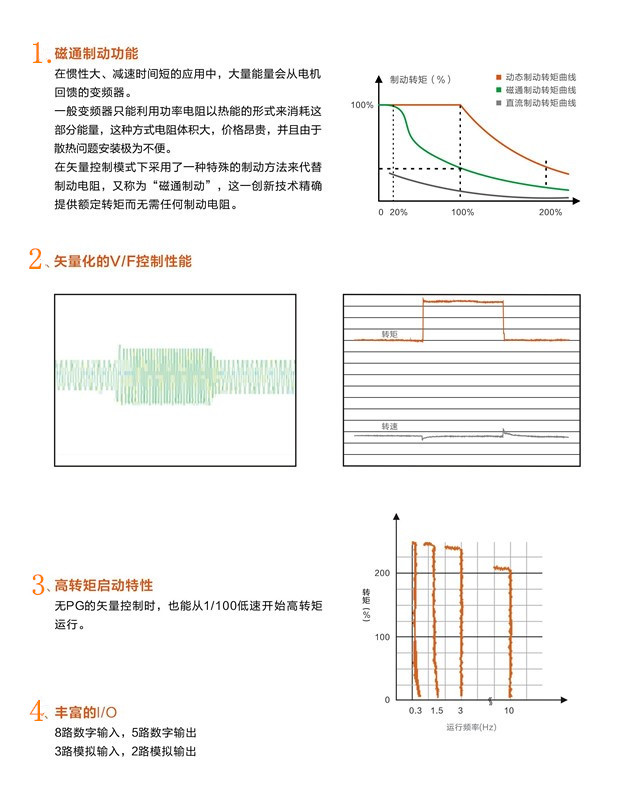

產品特點
產品規格
1. 壁掛式安裝變頻器型號規格
|
變頻器型號 |
額定電壓 （V） |
額定電流（A） |
額定功率 （KW） |
安裝方式 |
|
MC300T0007T4 |
380 |
2.5 |
0.75 |
壁掛 |
|
MC300T0015T4 |
380 |
3.7 |
1.5 |
壁掛 |
|
MC300T0022T4 |
380 |
5.5 |
2.2 |
壁掛 |
|
MC300T0040T4 |
380 |
9.7 |
4 |
壁掛 |
|
MC300T0055T4 |
380 |
13 |
5.5 |
壁掛 |
|
MC300T0075T4 |
380 |
18 |
7.5 |
壁掛 |
|
MC300T0110T4 |
380 |
24 |
11 |
壁掛 |
|
MC300T0150T4 |
380 |
30 |
15 |
壁掛 |
|
MC300T0185T4 |
380 |
38 |
18.5 |
壁掛 |
|
MC300T0220T4 |
380 |
45 |
22 |
壁掛 |
|
MC300T0300T4 |
380 |
60 |
30 |
壁掛 |
|
MC300T0370T4 |
380 |
75 |
37 |
壁掛 |
|
MC300T0450T4 |
380 |
91 |
45 |
壁掛 |
|
MC300T0550T4 |
380 |
112 |
55 |
壁掛 |
|
MC300T0750T4 |
380 |
150 |
75 |
壁掛 |
|
MC300T0900T4 |
380 |
176 |
90 |
壁掛 |
|
MC300T1100T4 |
380 |
210 |
110 |
壁掛 |
|
MC300T1320T4 |
380 |
253 |
132 |
壁掛 |
|
MC300T1600T4 |
380 |
304 |
160 |
壁掛 |
|
MC300T1850T4 |
380 |
340 |
185 |
壁掛 |
|
MC300T2000T4 |
380 |
377 |
200 |
壁掛 |
|
MC300T2200T4 |
380 |
415 |
220 |
壁掛 |
|
MC300T2500T4 |
380 |
475 |
250 |
壁掛 |
|
MC300T2800T4 |
380 |
520 |
280 |
壁掛 |
|
MC300T3150T4 |
380 |
585 |
315 |
壁掛 |
|
MC300T3550T4 |
380 |
650 |
355 |
壁掛 |
|
MC300T4000T4 |
380 |
740 |
400 |
壁掛 |
|
MC300T4500T4 |
380 |
840 |
450 |
壁掛 |
|
MC300T5000T4 |
380 |
930 |
500 |
壁掛 |
|
MC300T5600T4 |
380 |
1040 |
560 |
壁掛 |
|
MC300T6300T4 |
380 |
1180 |
630 |
壁掛 |
2.產品技術指標及規格
|
項 目 |
指標及規格 |
|
|
主電 輸入 |
電壓 |
三相380V ±15%；電壓失衡率<3% |
|
頻率 |
50Hz/60Hz ±5% |
|
|
主電輸出 |
輸出電壓 |
三相0V～輸入電壓 |
|
輸出頻率 |
0.1Hz～400Hz |
|
|
過載能力 |
130% 60S；110%長期 |
|
|
驅 動 性 能 |
電壓調制 |
電壓矢量（SVPWM）調制 |
|
控制方式 |
無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F） |
|
|
運行指令給定 |
鍵盤給定；RUN、F/R端子給定；485通訊給定 |
|
|
速度給定方式 |
鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定 |
|
|
速度給定精度 |
數字給定：±0.01%（-10℃～+40℃） 模擬給定：±0.05%(25℃±10℃) |
|
|
速度給定 分辨率 |
數字給定：0.01Hz 模擬給定：1/2000最大頻率 |
|
|
速度控制精度 |
無速度傳感器矢量控制：±0.5%（25℃±10℃) |
|
|
速度控制范圍 |
無速度傳感器矢量控制：1:100 |
|
|
轉矩控制響應 |
無速度傳感器矢量控制：<200ms |
|
|
起動轉矩 |
無速度傳感器矢量控制：130%/0.5Hz |
|
|
I/O 控 制 通 道 |
設定電壓源 |
1路，10V，5mA |
|
控制電壓源 |
1路，24V，100mA |
|
|
模擬信號輸入 |
3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V（部分機型只有2路） |
|
|
集電極輸出 |
2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 |
|
|
運行命令輸入 |
2路(F/R、RUN)，控制運行命令輸入接點端子 |
|
|
可編程輸入 |
7路(X1～X7)，可編程，多種輸入量可選（部分機型只有5路） |
|
|
模擬信號輸出 |
2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇 |
|
|
繼電器輸出 |
2路，可編程，觸點容量：250V AC/3A或30V DC/2A |
|
|
故障報警繼電器輸出 |
觸點容量：250V AC/3A，30V DC/2A |
|
|
串行通訊接口 |
RS485接口，標準Modbus通訊協議 |
|
|
顯示 |
LED數碼管顯示 |
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、負載線速度，輸入、輸出端子狀態... |
|
外接儀表顯示 |
給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） |
|
|
保護功能 |
過流保護、過壓保護、欠壓保護、過載保護、缺相保護 |
|
|
選配件 |
制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器；遠程鍵盤數據線；通信總線適配器等 |
|
|
環境 |
使用場所 |
室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等 |
|
海拔高度 |
低于海拔1000米 |
|
|
環境溫度 |
-10℃～+40℃ |
|
|
濕度 |
20%～90%RH，無水珠凝結 |
|
|
振動 |
小于5.9米/秒2（0.6g） |
|
|
存儲溫度 |
-20℃～+60℃ |
|
|
結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
|
安裝方式 |
壁掛式； |
|
